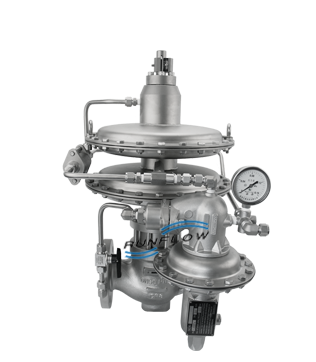

RJ21MW系列自力式调节阀是一种气压内设定控制调压阀，采用波纹管平衡结构，仅用于阀后控制。

内设定式有别于传统的先导式调压阀，大幅提高了调压阀控制的稳定性，采用一体化的指挥器，摒弃了传统先导调压阀的一次减压装置、节流装置、调压模块，仅使用单一的调压螺母，即可设定压力，具有设定简单、方便维护等特点。

设计特性    >>>

1.安全过载保护：有效卸载非正常情况下的过载压力，阀门不会轻易损坏；

2.不锈钢执行器：美观不易生锈，提高阀门的稳定性和寿命；

3.无填料设计：可使阀盖与阀体之间结构紧凑，将阀门的整体体积缩小；

4.波纹管平衡式：阀芯采用波纹管平衡，阻力小，耐腐蚀，耐高温，同时使压差产生的不平衡力减至最小，保证调压阀的耐压差性能和控制精度；

5.模块化设计：通配性强，方便更换零部件；

6.高精度：设定减压阀与主控制阀相互独立控制，互不干扰，使控制更稳定，高压控制时弹簧作用产生的固定净差相对于控制压力来讲很小，使调压阀具有很高的控制精度；调压阀适用于中低压控制，弹簧作用产生的固定净差相对于控制压力来讲很小，使调压阀有很高的控制精度；

7.内部设定设计：无需外接管路设计压力，将调压阀与管道连接起来便可直接工作使用；

8.可视化行程：是指在膜头顶部设计刻度线，可直接肉眼观察阀芯的开关行程；

9.低压差设计：主阀采用波纹管平衡式阀芯，使调压阀具有很高的耐压差性能，且具有很高的灵敏度；

10.单一设定螺母：在控制主阀上设置单螺母调压，使用螺杆式调节机构使调压更轻松，方便，迅速；

应用领域    >>>

执行标准    >>>

设计标准：ASME B16.34、GB/T 12224-2015

结构长度：IEC60534-3-1-2001、GB/T 12221-2005

泄漏等级：ANSI B16.104、GB/T4213-2008

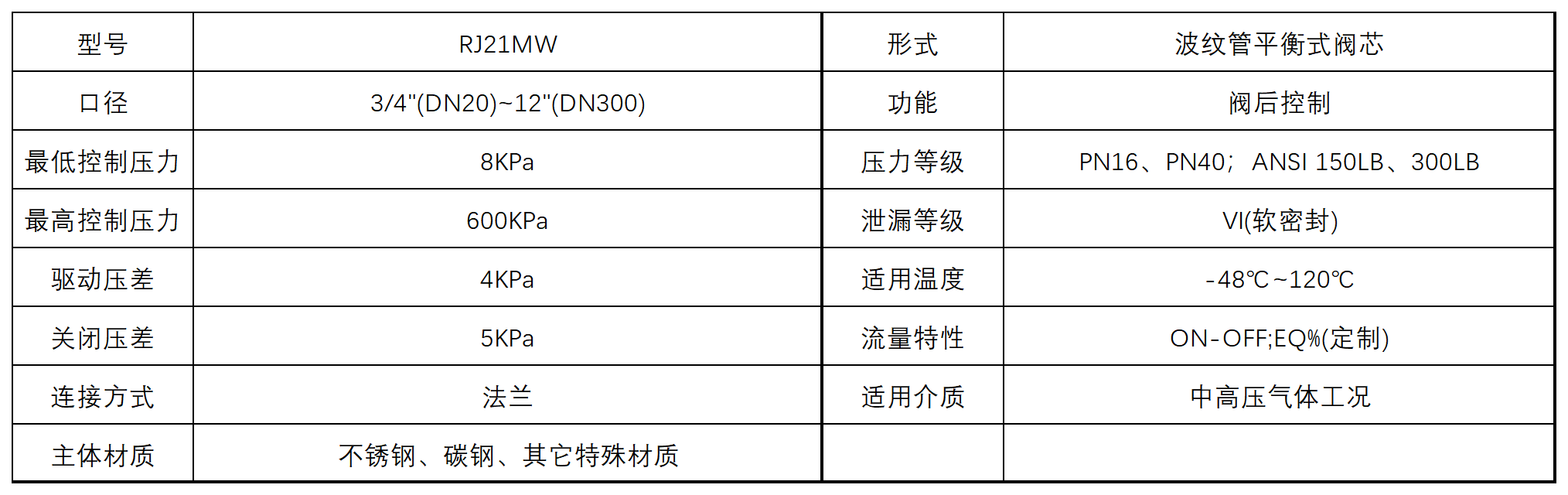

产品参数    >>>

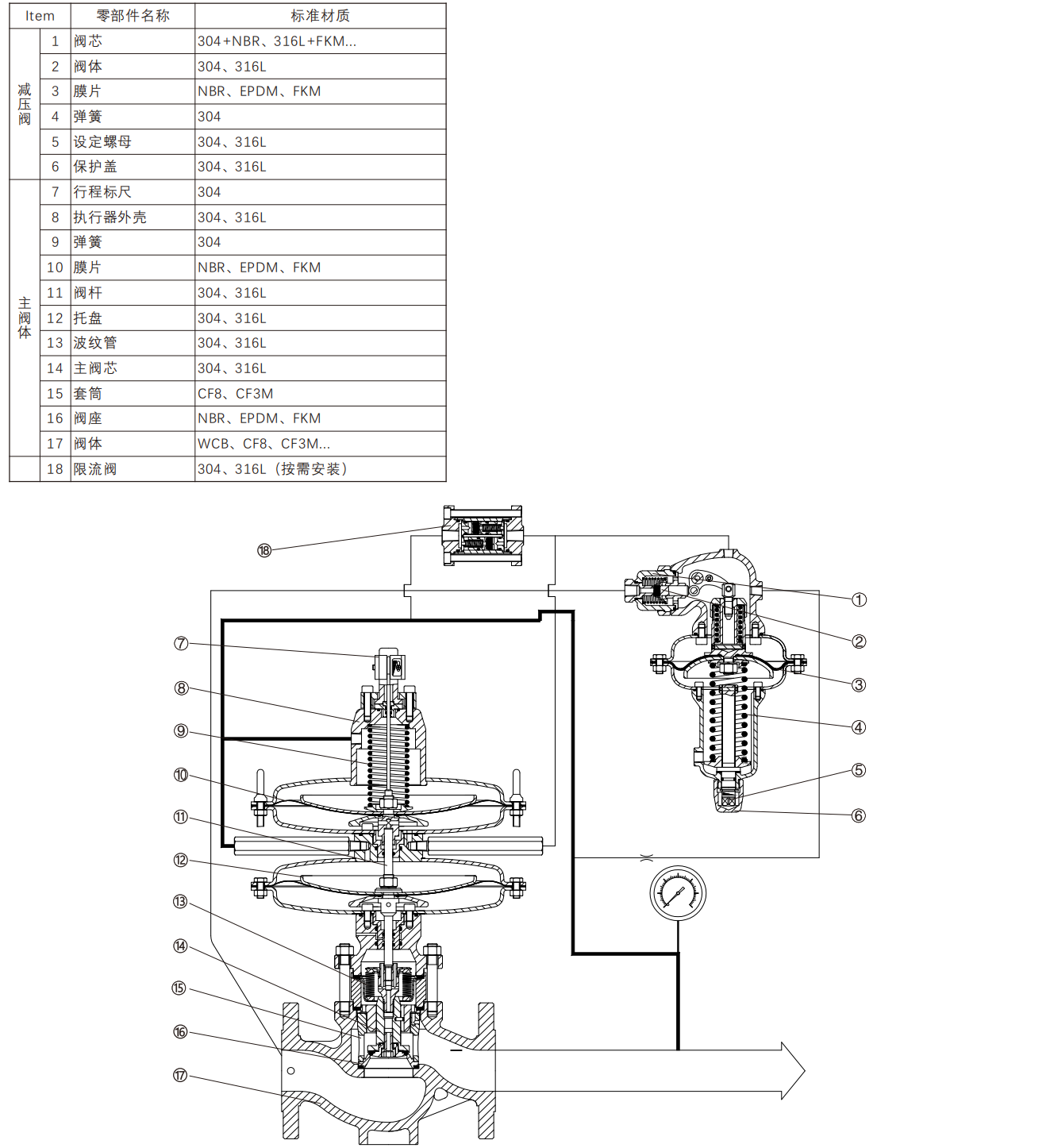

主要零部件及材质    >>>

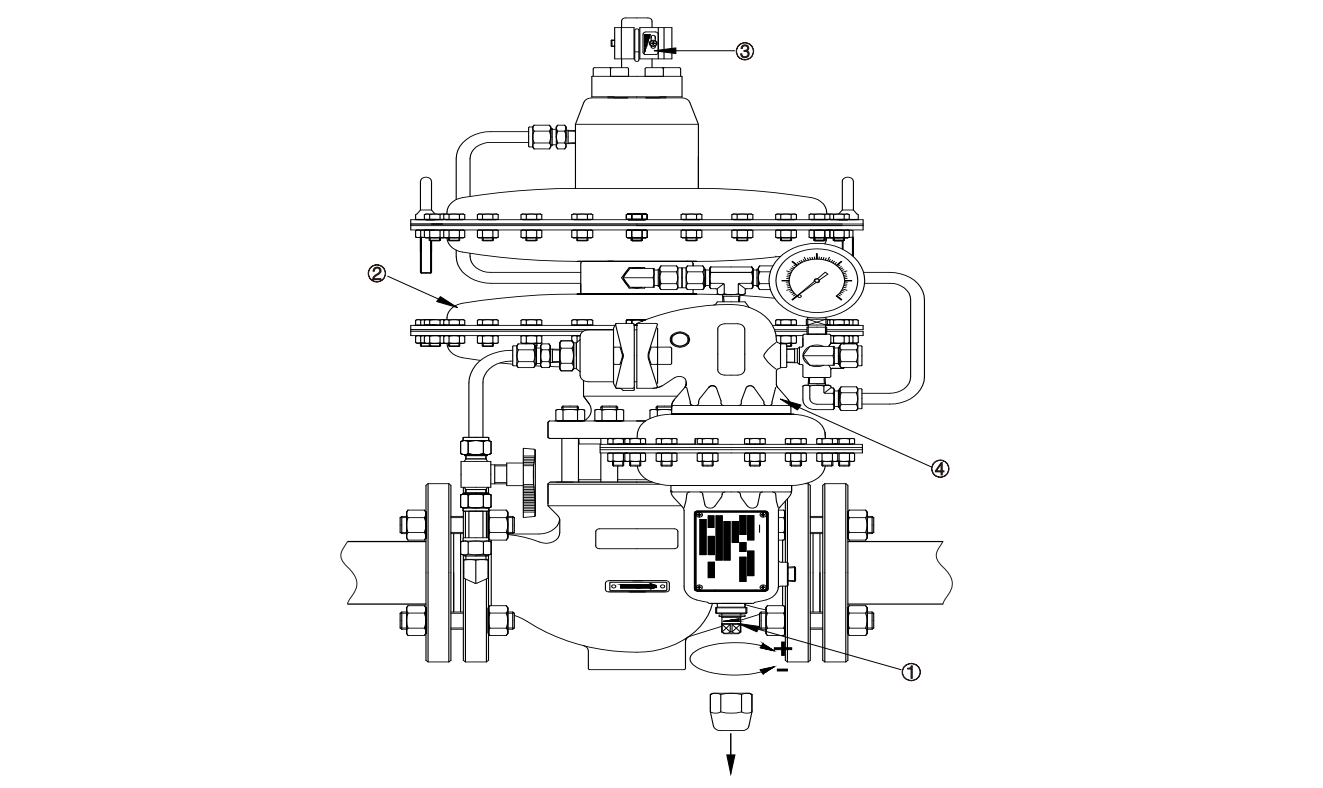

结构特点   >>>

1.单一设定螺母设计：压力设定只需调整螺母即可，免去了节流阀和一次减压阀，调试方便快捷。

2.膜片执行器：采用双膜片设计和过载保护，精确灵敏感应介质压力的变化，提高阀门的响应速度和控制精度，帮助延长寿命。

3.行程指示牌：可反映调压阀工作状态，能够分析阀门的跟随性、灵敏度或波动情况。

4.设定减压阀：采用杠杆原理设计，具有高灵敏度的特点。
